无线充电发射端 PMIC
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
特点
- VIN输入电压领域：4V-6V
- 高达 7.5W 的功率传输
- 集成20mΩ Rdson MOSFET的功率全桥
- 集成 4.85V-65mA LDO
- 集成±2%精度的无损输入电流检测来进行异物检测和电流解调
- 集成电压和电流解调
- 兼容 3.3V 和 5V PWM 信号逻辑
- 输入欠压锁定
- 过流；
- 过温；
- 2mm*2mm QFN-18L封装
描述
SCT63042是一款高度集成的电源治理IC，可实现高机能，高效能和高性价比的无线功率传输，系统切合WPC尺度规格并支持高达7.5W的功率传输，和无线利用专用节造器或通用MCU节造器共同使用。

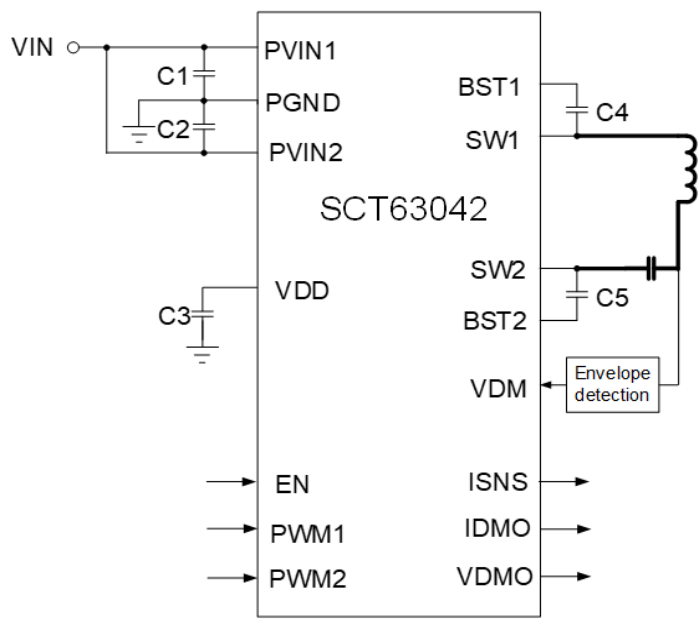

该器件集成了一个 4 MOSFET 功率全桥、栅极驱动器、4.85V LDO、通讯解调器和输入电流检测，兼具高效能和易用性。
专有的栅极驱动规划优化了EMI机能，节俭系统成本和简化设计。专有±2% 精度的无损电流检测电路监控全桥输入电流，支持异物检测和电流解调。内置 4.85V 低压差稳压器 LDO 可为发射器和表部电路供电。
SCT63042拥有输入欠压锁定 UVLO、过流；ぁ⒍搪繁；ず凸卤；。

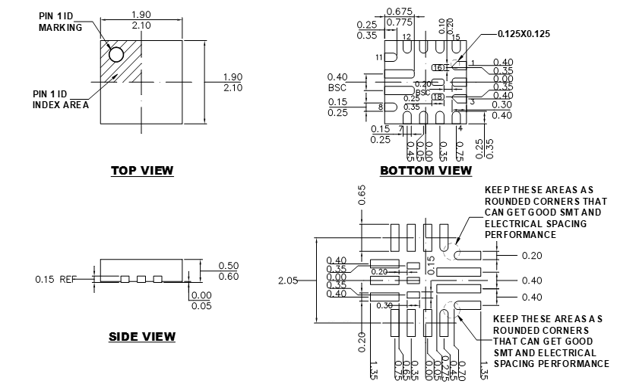

SCT63042选取紧凑的 2mm*2mm QFN封装。
利用
切合WPC尺度的5W或7.5W无线充电系统，合用于腕表、手机或其他可穿戴设备
通用无线功率发射器
消费、工业和医疗设备
专有无线充电器和发射器
